פרמטרים טכניים עיקריים של אנטנת רכב אוטומטית לחלוטין |
||
|
דגם מוצר |
SQ-T600L |
SQ-T800J |
|
קוטר אנטנה |
4 מ"מ |
4 מ"מ |
|
אורך עיבוד |
200-600 |
200-800 |
|
דיוק סידור הכבלים |
0.01 |
0.01 |
|
מהירות ציר |
1-3000סל"ד |
1-3000סל"ד |
|
זמן עיבוד |
10-17 שניות לכל חתיכה |
10-17 שניות לכל חתיכה |
|
קוטר חוט ישים |
חוט עגול 0.02-1.2 מ"מ חוט שטוח {{0}}.01-5.0 מ"מ |
חוט עגול 0.02-1.2 מ"מ חוט שטוח {{0}}.01-5.0 מ"מ |
|
מנוע כבל |
Panasonic Servo 0.4KW |
Panasonic Servo 0.4KW |
|
מנוע ציר |
Panasonic Servo 0.75KW |
Panasonic Servo 0.75KW |
|
מערכת בקרה |
PLC |
PLC |
|

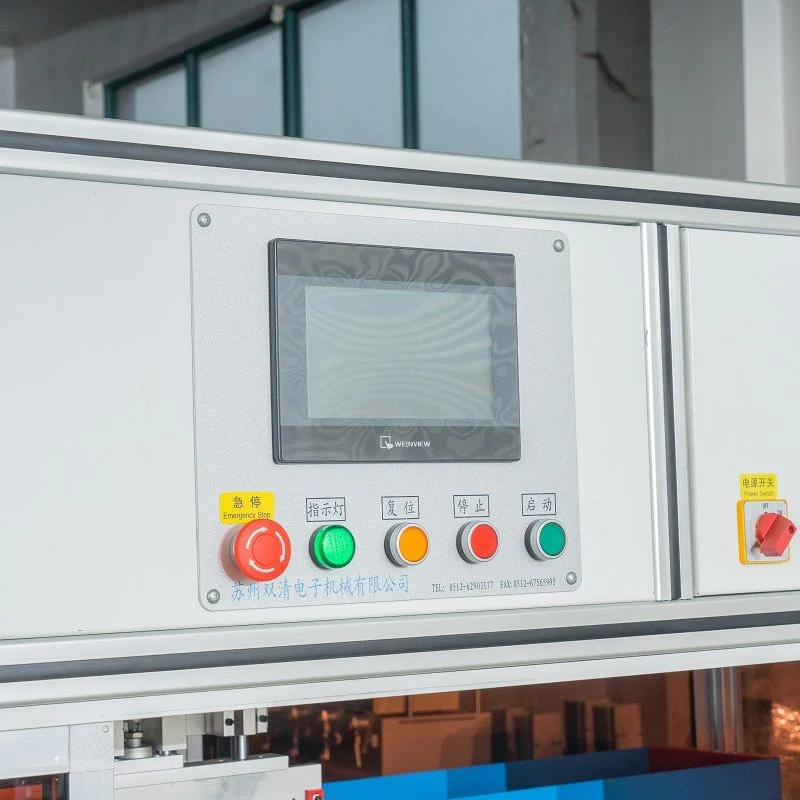

מצב פעולה |
ממשק אדם-מכונה סינית ואנגלית |
ממשק אדם-מכונה סינית ואנגלית |
|
מתח אספקה |
220VAC 50HZ |
220VAC 50HZ |
|
כוח מכונה |
1.5KW |
1.5KW |
|
מתח תואם |
מותחן מכני להתנגדות מגנטית |
מותחן מכני להתנגדות מגנטית |
|
מַנגָנוֹן |
תשלום אקטיבי אלקטרוני |
תשלום אקטיבי אלקטרוני |
|
מידות |
1900 מ"מ (L)*1200 מ"מ (W)*1850 מ"מ (H) |
2100 מ"מ (L)*1200 מ"מ (W)*1850 מ"מ (H) |
|
משקל ציוד |
640 ק"ג |
960 ק"ג |

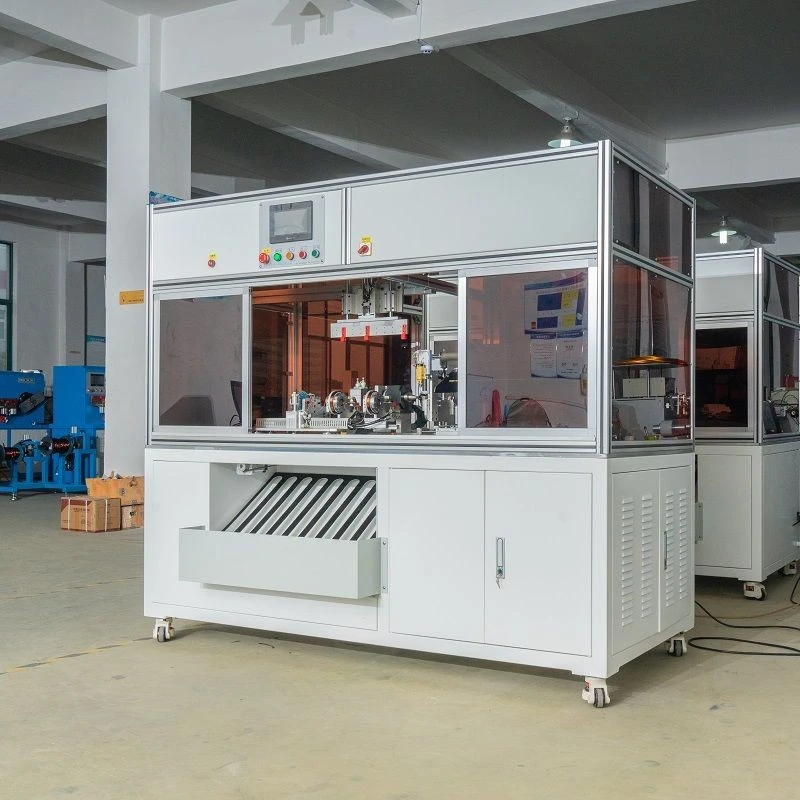

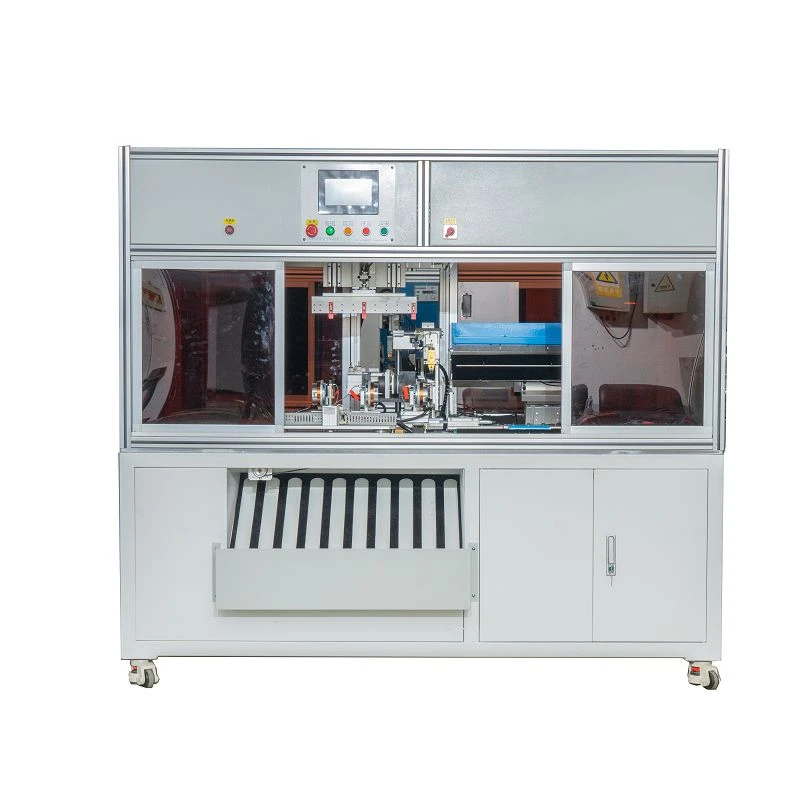

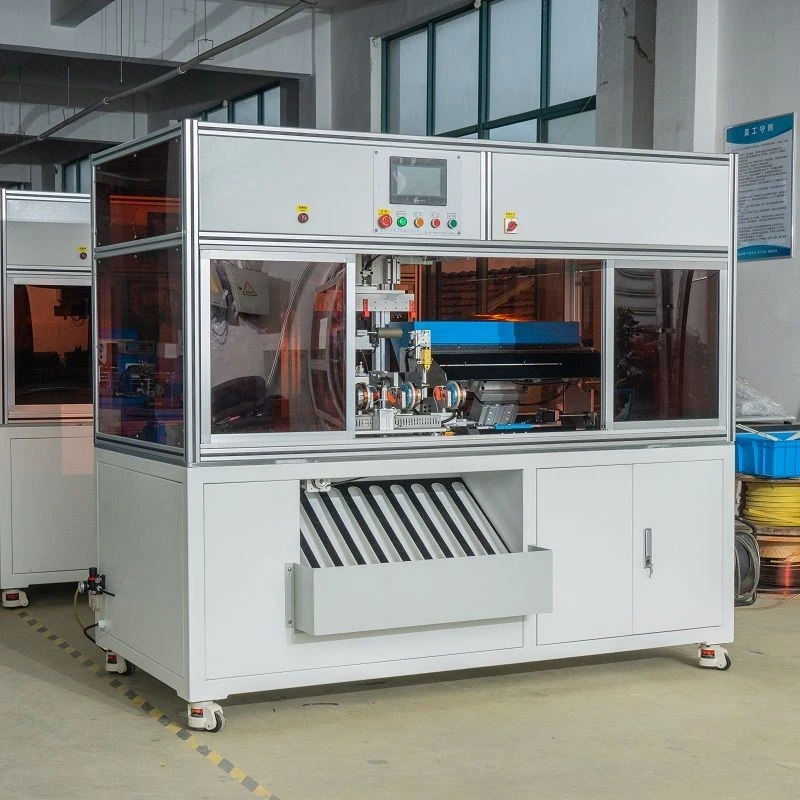

מכונת פיתול אנטנת רכב אוטומטית מלאה של Shuangqing היא ציוד אוטומטי מלא המשמש במיוחד לייצור סלילי אנטנה לרכב. להלן מבוא אליו:
תכונות מבניות

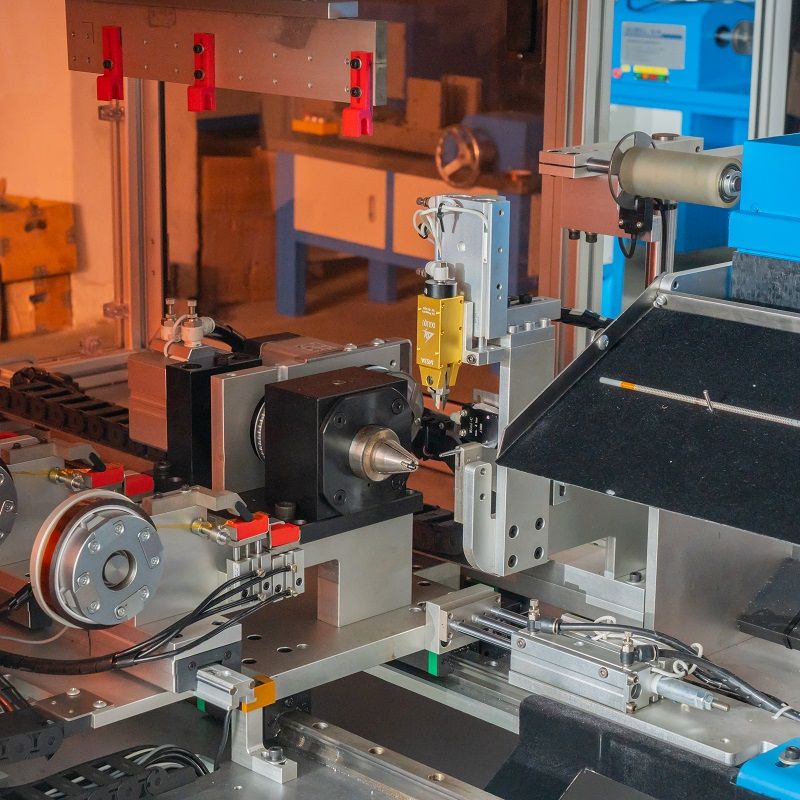

1: ציר מתפתל:
מנוע סרוו בעל דיוק גבוה משמש כדי לספק את תמיכת הסיבוב העיקרית לפעולת הסלילה. המהירות והמומנט שלו ניתנים להתאמה בהתאם לדרישות הפיתול כדי להתאים לחוטים בעובי וחומרים שונים.
2: מכשיר תשלום:
הוא משמש כדי להציב ולשחרר באופן יציב את החוט המשמש לסלילה של אנטנה. הוא מצויד במנגנון בקרת מתח על מנת להבטיח שהחוט יתפרק אוטומטית בהתאם למהירות הליפוף במהלך תהליך הליפול ושמירה על מתח מתאים כדי למנוע מהחוט להיות רופף מדי או הדוק מדי.

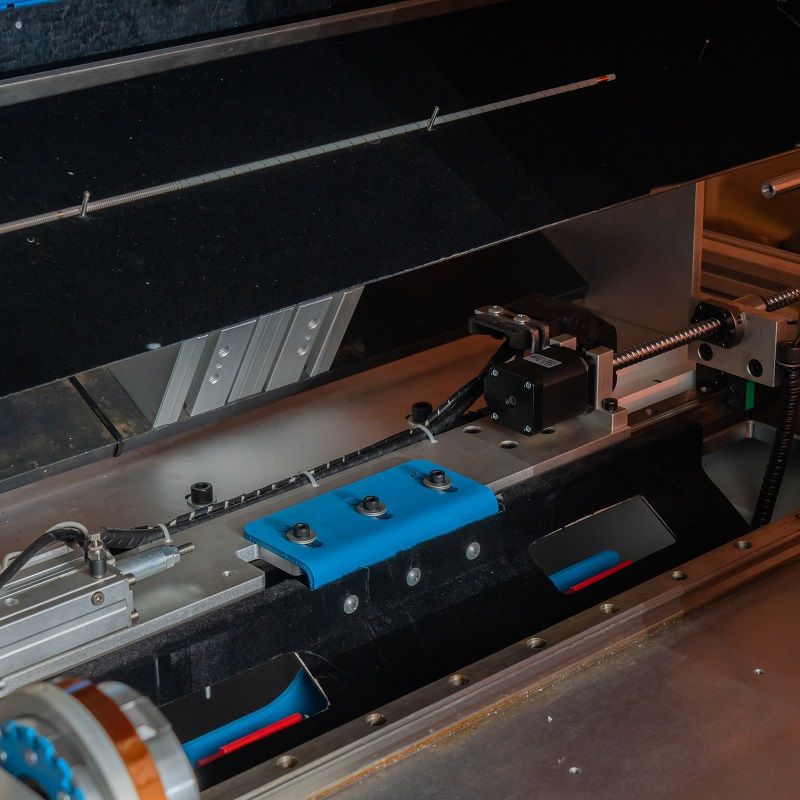

3: סידור כבלים:
מנוע הסרוו של פנסוניק משמש לשליטה מדויקת בסידור החוט על ציר המתפתל או המסגרת להשגת מרווח פיתול אחיד ומסודר, כך שמספר הסיבובים של סליל האנטנה עומד בתקני התכנון.
4: מערכת מתקן:
זה יכול לתקן באופן אוטומטי ובתקיפות את מוט האנטנה כדי להבטיח שלא תהיה תזוזה או רעידות במהלך תהליך הסלילה, ובכך להבטיח את דיוק החיווט.
פרטי המוצר
עקרון עבודה

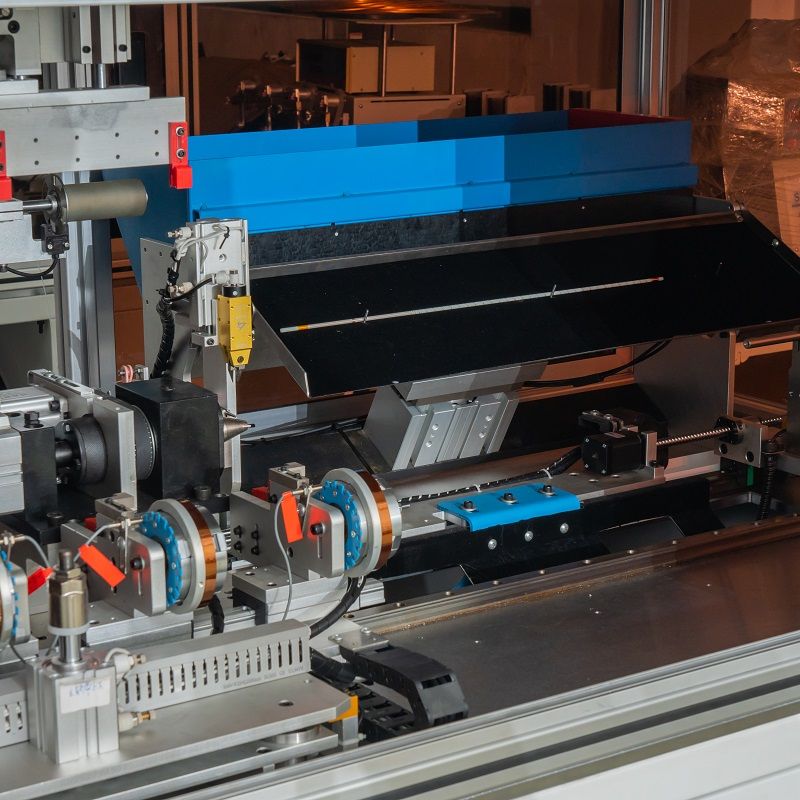

מנגנון התשלום משחרר את החוט, המונחה על ידי מנגנון סידור החוטים ומונע על ידי סיבוב הציר המתפתל. החוט מלופף על מוט האנטנה המקובע על מערכת המתקן בהתאם למצב הפיתול המוגדר מראש (כגון גובה ספירלה). מערכת הבקרה תשלוט במדויק על העבודה המתואמת של כל רכיב על פי הפרמטרים שנקבעו, כגון מספר סיבובי הפיתול, קוטר החוט, מהירות הפיתול וכו'.
פונקציות ויתרונות
1: שפר את יעילות הייצור
2: להבטיח איכות סלילה
3: מותאם לסוגי אנטנות שונים
שדות יישומים

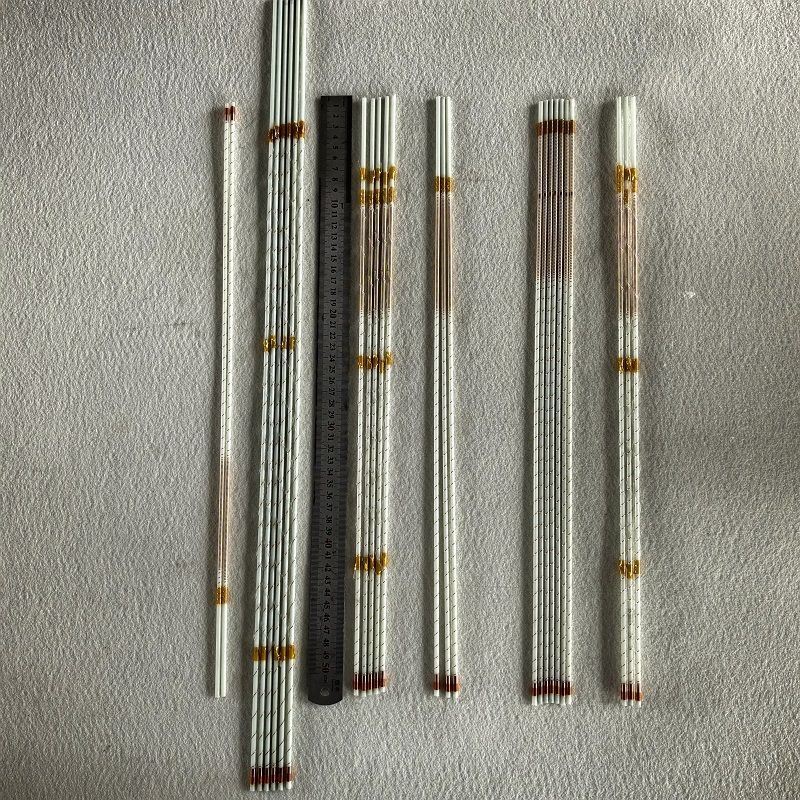

הוא משמש בעיקר בתעשיית ייצור חלקי הרכב, במיוחד ביצרני אנטנות רכב. בתהליך הייצור, בין אם מדובר באנטנה מובנית ובין אם מדובר באנטנה חיצונית, כל עוד מדובר בפיתול סליל, נדרשת מכונת פיתול אנטנה לרכב על מנת להבטיח את היציבות והאמינות של האנטנה הקולטת ומשדרת אותות.
שאלות נפוצות
ש: מהי תקופת האספקה של המוצר?
ת: זמן אספקת ציוד סטנדרטי הוא 15 ימים, התאמה אישית של ציוד לא סטנדרטי הוא 30 יום.
ש: מהו מתח האספקה של המכשיר?
ת: הציוד שלנו מצויד כסטנדרט ב-AC220V ו-380V, וניתן גם להתאים אותו לפי צרכי הלקוחות.
ש: איזה קוטר חוט יכול המכשיר ללפף?
ת: זה תלוי במוצר שלך. אנא השאירו את פרטי יצירת הקשר שלכם ואנו נדאג לשירות הלקוחות ליצור עמכם קשר.
ש: למה עלי לשים לב בעת הפעלת מכונת הפיתול?
ת: לפני הפעלת המכונה, בדוק אם כבל החשמל של הציוד מחובר כהלכה והאם כל הרכיבים נמצאים במצב רגיל. כמו כן ודא שאין פסולת באזור העבודה כדי למנוע השפעה על פעולת הציוד או גרימת סכנות בטיחותיות.
