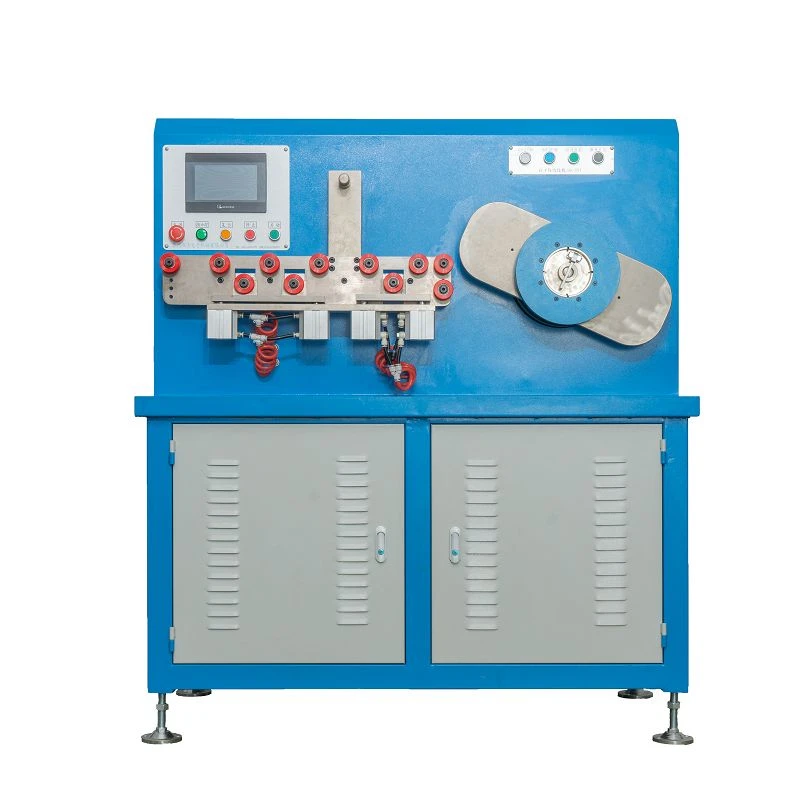

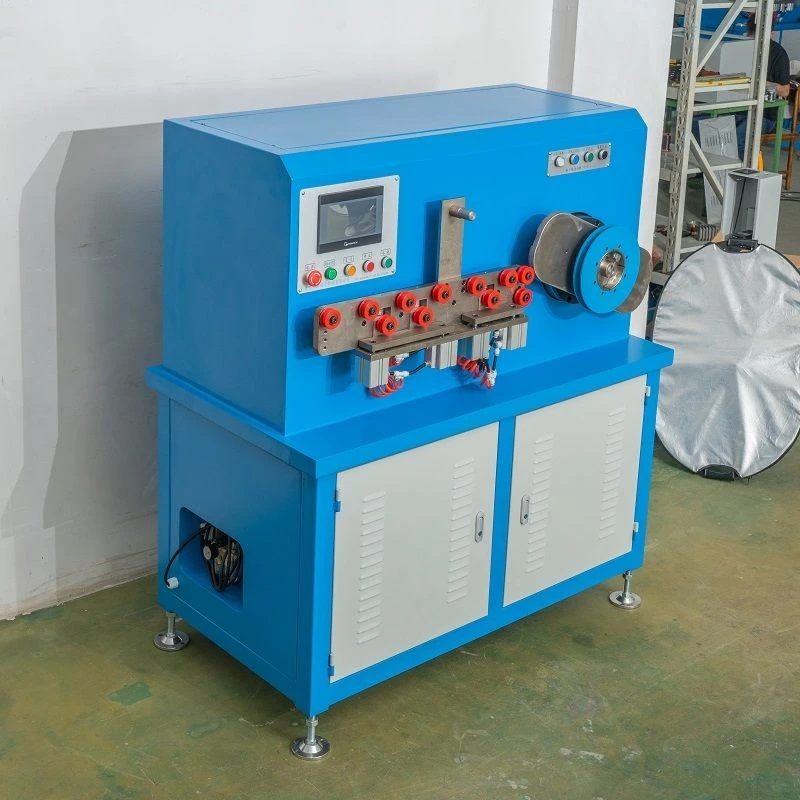

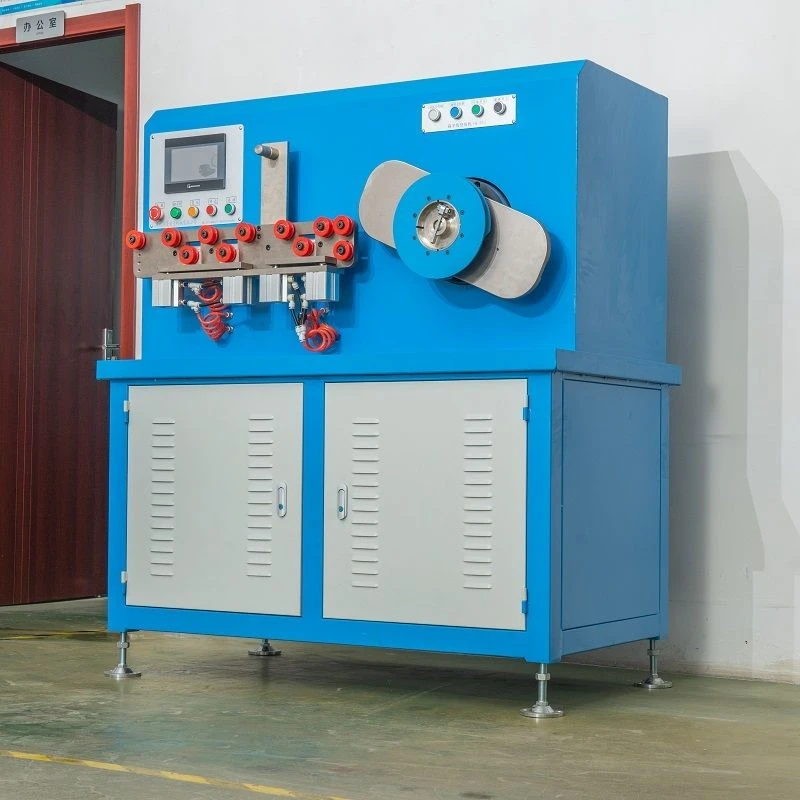

פרמטרים טכניים עיקריים של מכונת סלילה שטוחה
דגם מוצר	SQ-8BX1-2	SQ-8BX1-3	SQ-8BX1-4
קוטר מתפתל	גדול או שווה ל400	גדול או שווה ל400	גדול או שווה ל550
רוחב כבל	גדול או שווה ל200	גדול או שווה ל200	גדול או שווה ל200
דיוק סידור הכבלים	0.01	0.01	0.01
מהירות ציר	1-200סל"ד	1-200סל"ד	1-200סל"ד
גובה מרכז הציר	300 מ"מ	300 מ"מ	300 מ"מ
קוטר חוט ישים	חוט נחושת שטוח: עובי 1-5 מ"מ רוחב 1-15 מ"מ	חוט נחושת שטוח: עובי 1-5 מ"מ רוחב 1-20 מ"מ	חוט נחושת שטוח: עובי 1-5 מ"מ רוחב 1-30 מ"מ
מנוע כבל	סרוו 0.75KW	סרוו 0.75KW	סרוו 0.75KW
מנוע ציר	המרת תדר 2.2KW+1:10	המרת תדר 2.2KW+1:15	המרת תדר 3.7KW+1:10
מתח אספקה	220VAC 50HZ	220VAC 50HZ	380VAC 50HZ
כוח מכונה	3.3KW	3.6KW	5.5KW
מתלה תיל תומך	ציר בודד מתכוונן	ציר בודד מתכוונן	ציר בודד מתכוונן
מידות	1400 X 800 X 1550 מ"מ	1400 X 8001550 מ"מ	1600 X 850 מ' X 1600 מ"מ
משקל הציוד	460 ק"ג	490 ק"ג	670 ק"ג

מבנה ועיקרון

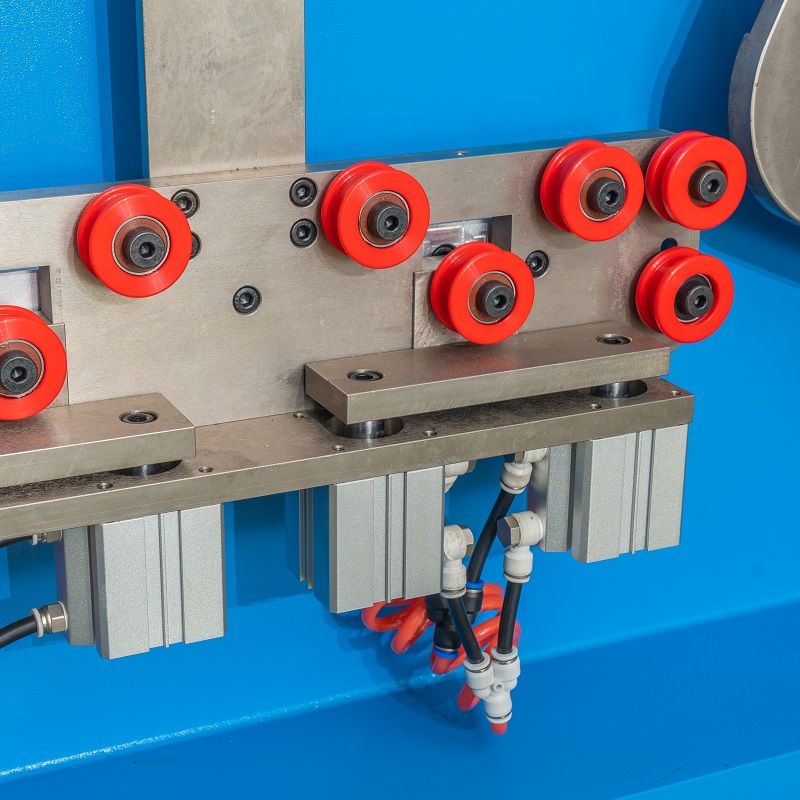

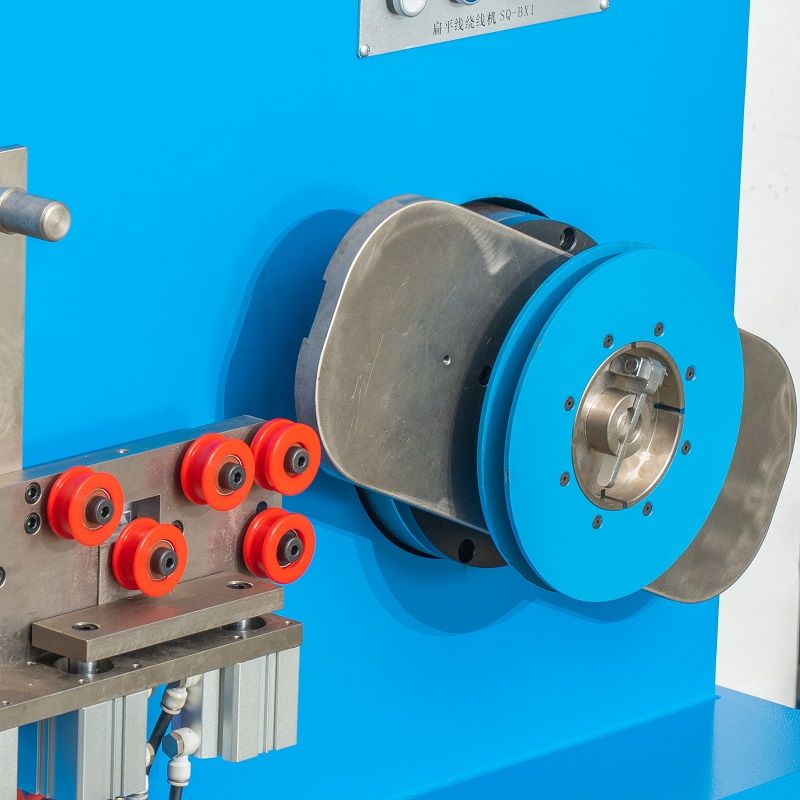

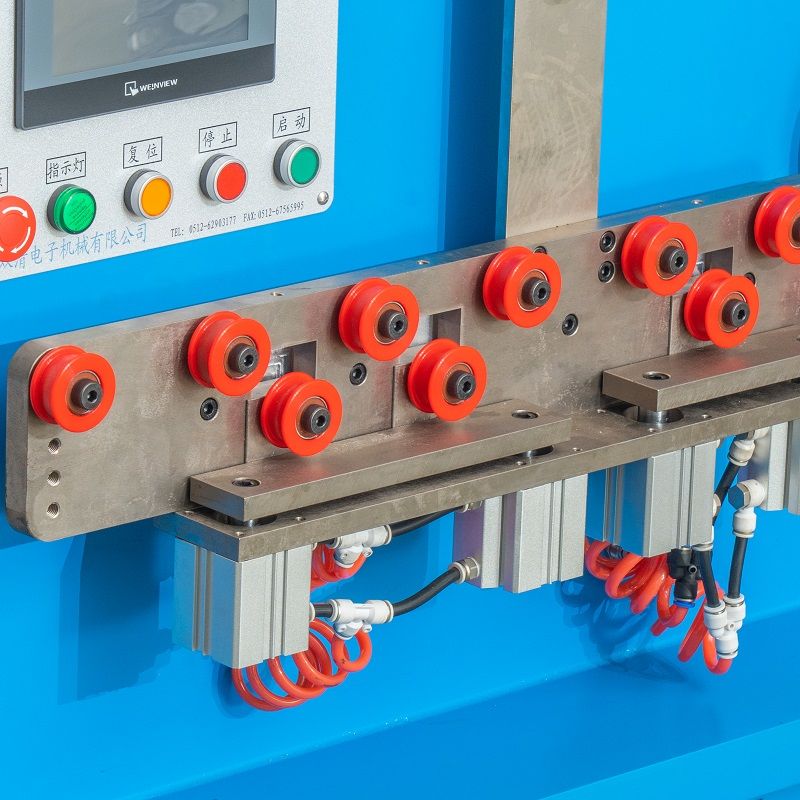

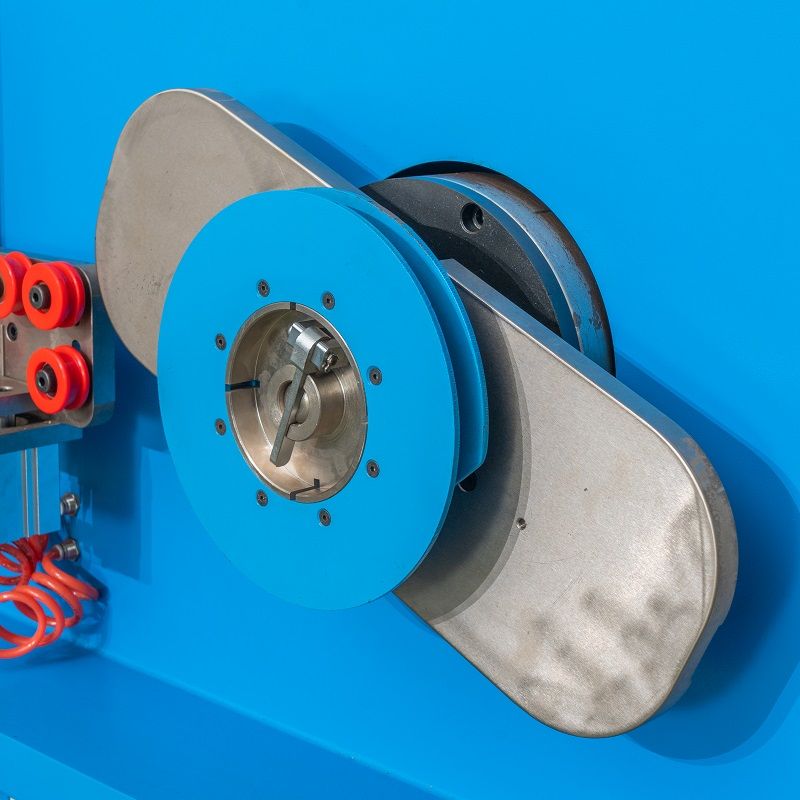

בדרך כלל יש לו רכיבים עיקריים כמו ציר מתפתל, מנגנון סידור חוטים, מכשיר בקרת מתח וכו'. בזמן העבודה, החוט נשמר במתח מסוים דרך מערכת בקרת המתח, הציר דוחף את תבנית המתפתלים לסיבוב, וסידור החוטים המנגנון הופך את החוט לכרוך באופן שווה על התבנית ליצירת סליל בצורת פנקייק.

פרטי המוצר

אזורי יישום

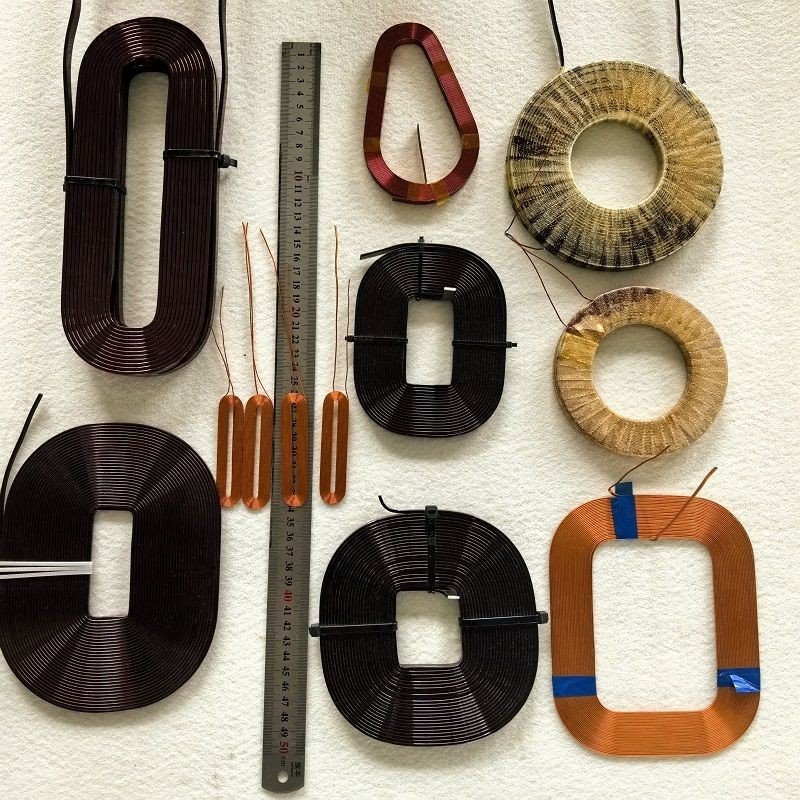

הוא נמצא בשימוש נרחב בייצור ציוד חשמלי כגון שנאי כוח, סלילי מכונות ריתוך, סלילי אלפא שטוחים, כורים וכו'. לדוגמה, ייצור מתפתל מתח גבוה ומתח נמוך של שנאי כוח גדולים דורשים שימוש בפנקייק מכונות ליפוף סלילים עם סיבובים וצורות מדויקות כדי להבטיח את היציבות של ביצועי השנאים.

תכונות ויתרונות

זה יכול להשיג פיתול דיוק גבוה, להבטיח שמספר הסיבובים של הסליל יהיה מדויק, מסודר היטב ואחיד. וניתן להתאים את פרמטרי הפיתול כגון קוטר חוט, מספר סיבובים, מהירות סלילה וכו' בהתאם לדרישות עיצוב שונות. לחלק ממכונות פיתול פנקייק מתקדמות יש גם מאפיינים של רמה גבוהה של אוטומציה, שיכולה להפחית שגיאות תפעול ידניות ולשפר את יעילות הייצור.

שאלות נפוצות

ש: האם אתה יצרן או חברת סחר?

ת: אנחנו יצרן, יצרן מקור.

ש: האם אתה יכול לעצב את זה עבורנו?

ת: ניתן להתאים ציוד בהתאם לצרכים ולדרישות המוצר שלך.

ש: איך האריזה והמשלוח?

ת: בעת משלוח, רצועות עץ ישמשו לחיזוק והגנה על המכונה.

ש: האם ניתן להתאים את מהירות הסלילה של מכונת הסלילה?

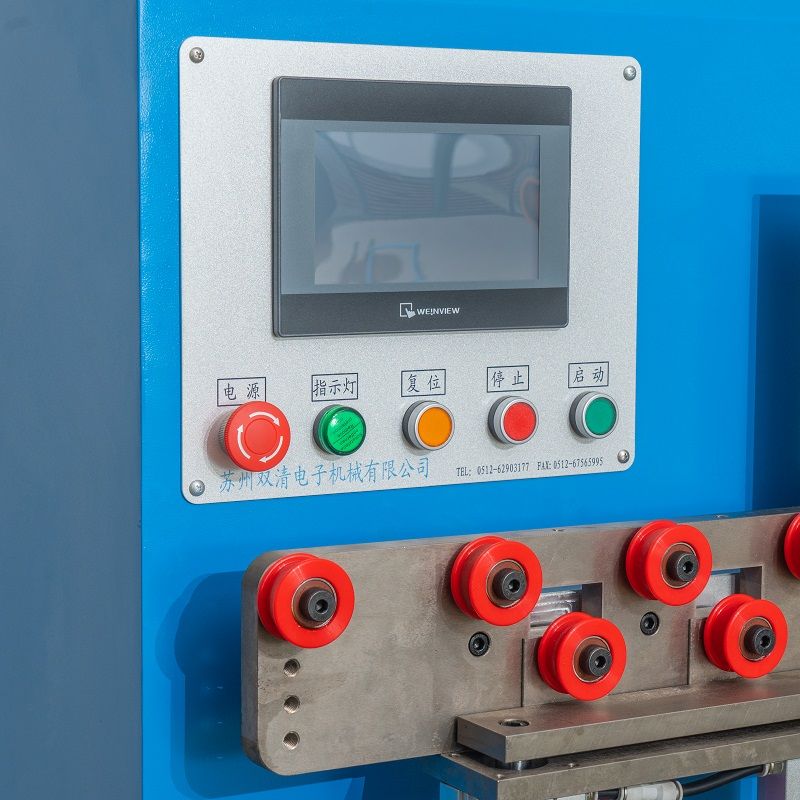

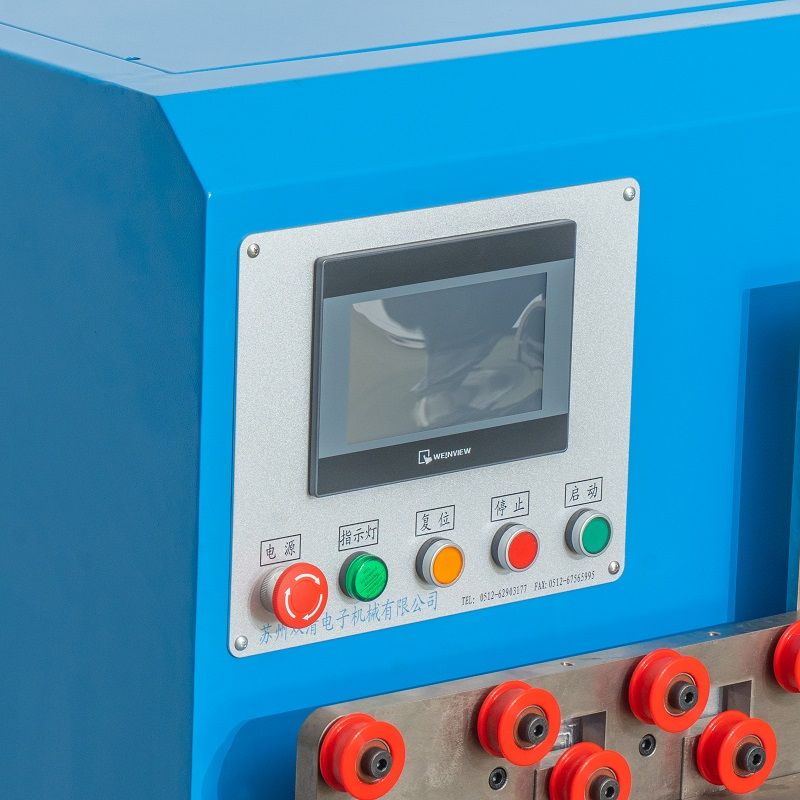

ת: ניתן להתאים את מהירות הסלילה של מכונת הסלילה. דרך לוח הבקרה בציוד, ניתן להתאים את מהירות הפיתול המתאימה בהתאם לדרישות פיתול שונות, כגון קוטר חוט, מספר סיבובי סליל וגורמים נוספים.
