פרמטרים טכניים עיקריים של מכונת פיתול תיל אוטומטית |
||
|
דגם מוצר |
SQ-1000F |
|
|
קוטר מתפתל |
גדול או שווה ל950 |
|
|
רוחב כבל |
גדול או שווה ל500 |
|
|
דיוק סידור הכבלים |
0.01 מ"מ |
|
|
מהירות ציר |
1-200סל"ד |
|
|
גובה מרכז הציר |
500 מ"מ |
|
|
קוטר חוט ישים |
חוט נחושת שטוח: עובי 1-5מ"מ רוחב 1-15 מ"מ |
חוט נחושת עגול: שורש בודדגדול או שווה ל5 מ"מ |
|
מנוע כבל |
סרוו כבל 0.75KW |
|
|
מנוע ציר |
המרת תדר 2.2KW+1:10 |
|
|
מתח אספקה |
220VAC 50HZ 380VAC 50HZ |
|
|
כוח מכונה |
3.6KW |
|
|
מתלה חוט תומך |
מותחן אבקה מגנטית לכוונון אלקטרוני אחד ציר (חור פנימי של תוף תילפחות או שווה ל40 מ"מ) |
|
|
מידות |
1600 X 1100 X 1600 מ"מ |
|
|
משקל ציוד |
660 ק"ג |
|

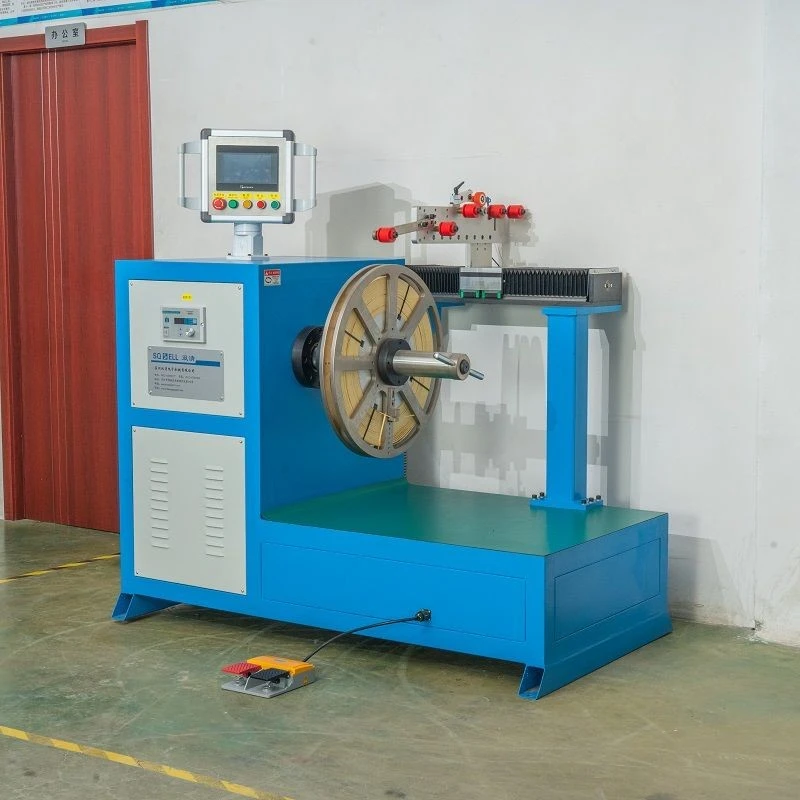

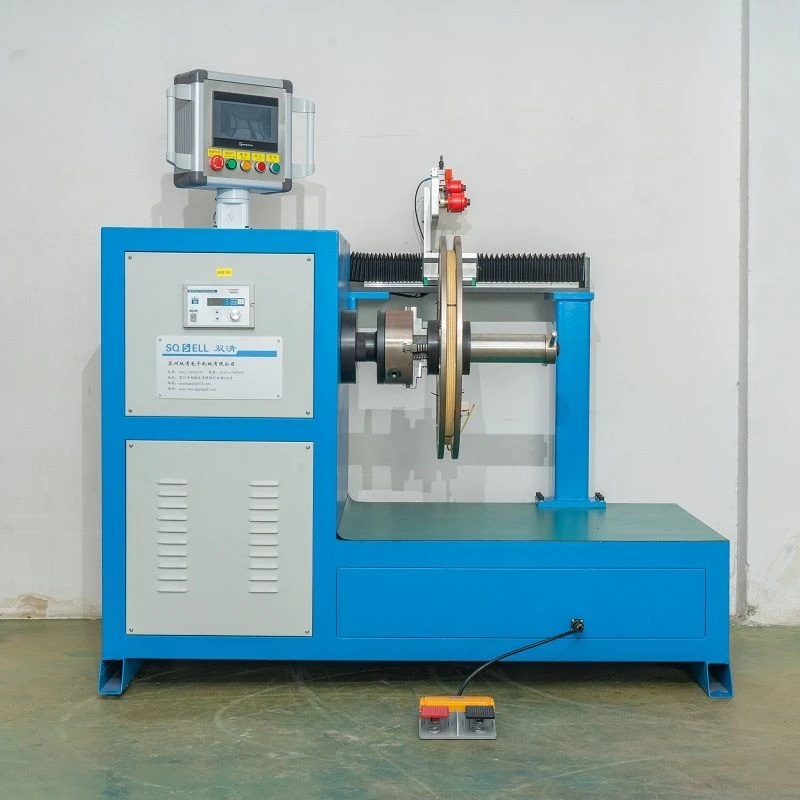

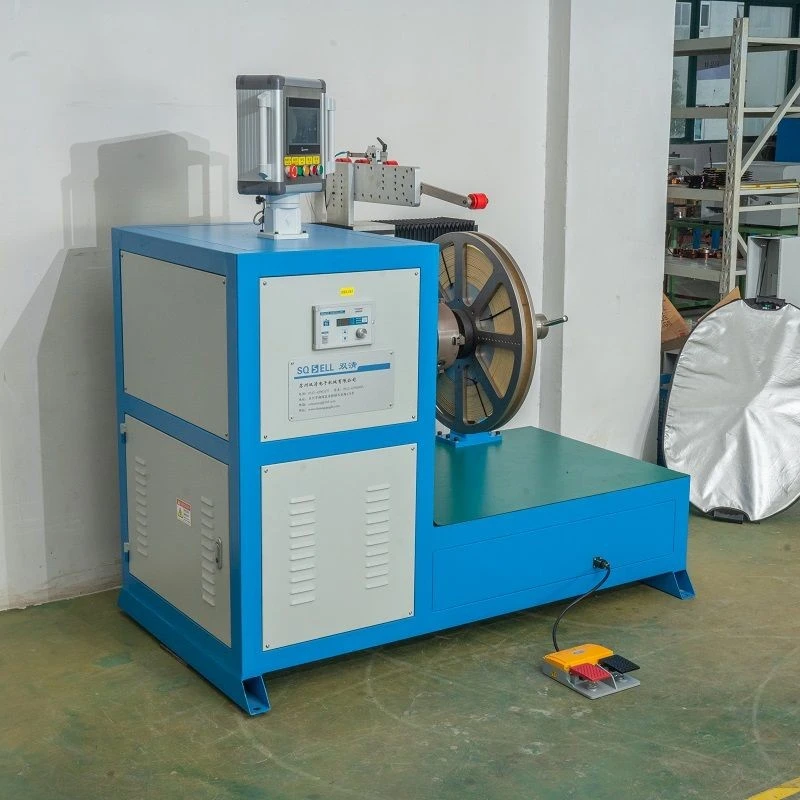

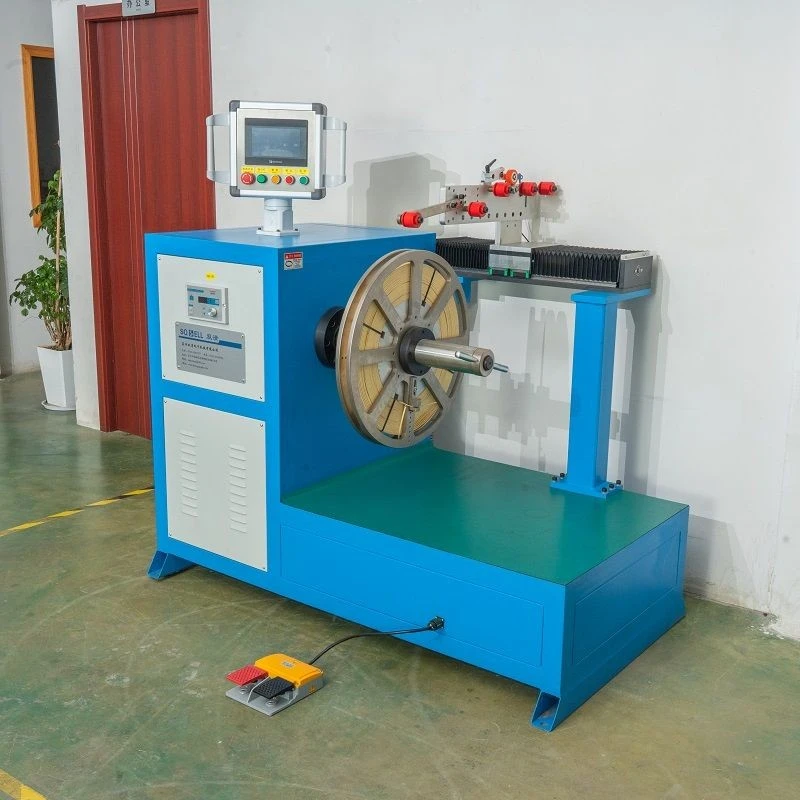

מכונת פיתול החוטים האוטומטית היא ציוד פיתול מתקדם. להלן הקדמה מפורטת:
עקרון עבודה
- מכונת הליפוף החוטים האוטומטית מתאמת את סיבוב הציר הראשי ואת תנועת מנגנון סידור החוטים דרך מערכת הבקרה. הציר הראשי המתפתל מסתובב מתחת לכונן של המנוע, ומניע את הציר המתפתל להסתובב, כך שהחוט מתפתל על הציר. יחד עם זאת, מנגנון סידור החוטים שולט במדויק על מיקום הסידור של החוט על המדרל בהתאם לפרמטרים שנקבעו כגון גובה סידור החוטים והכיוון, תוך מימוש סידור חוט אוטומטי.
מבנה ראשי

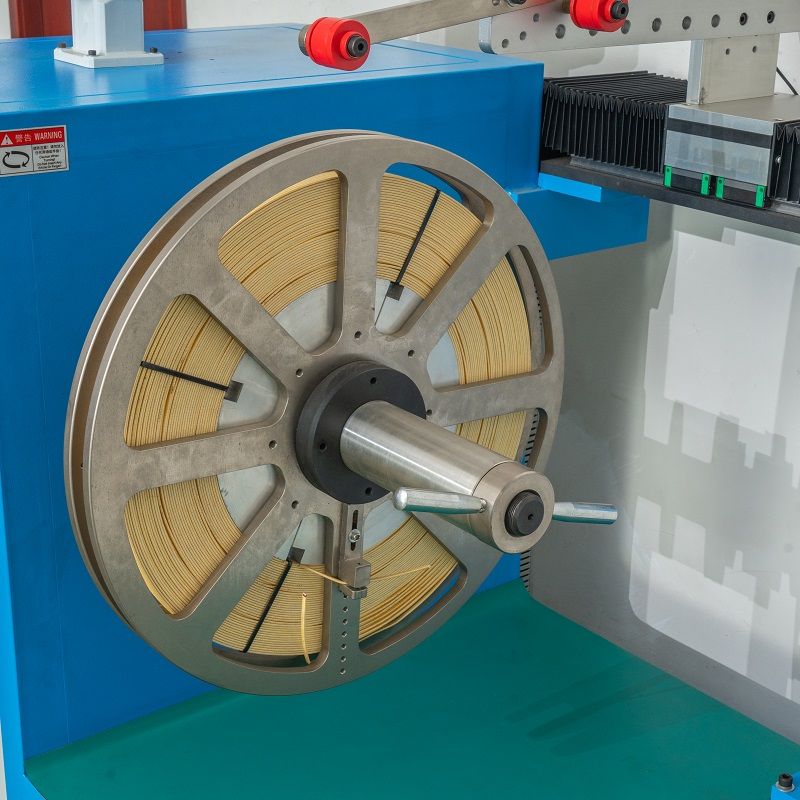

- ציר מתפתל

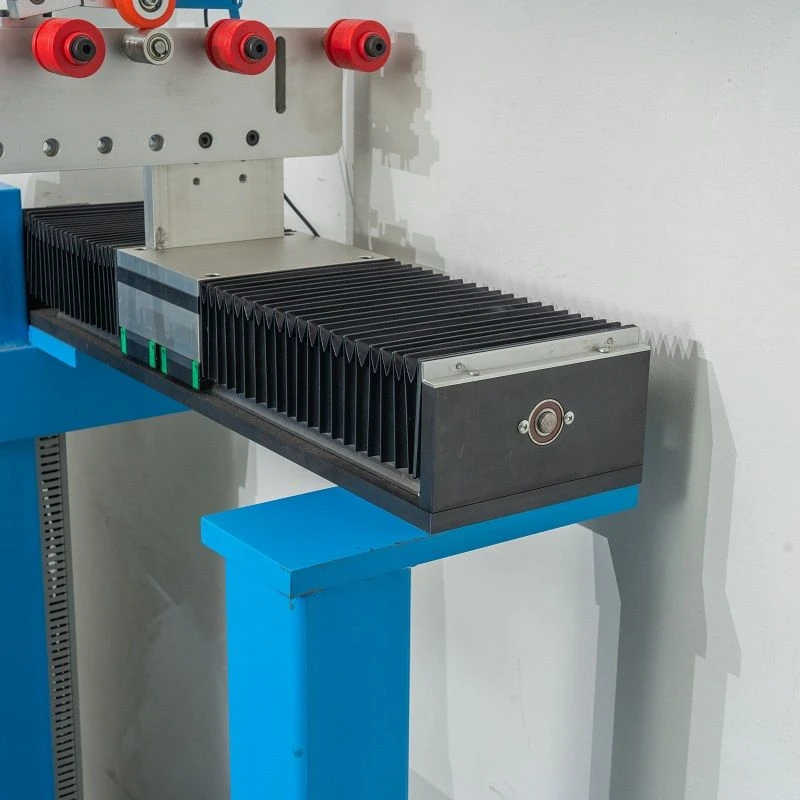

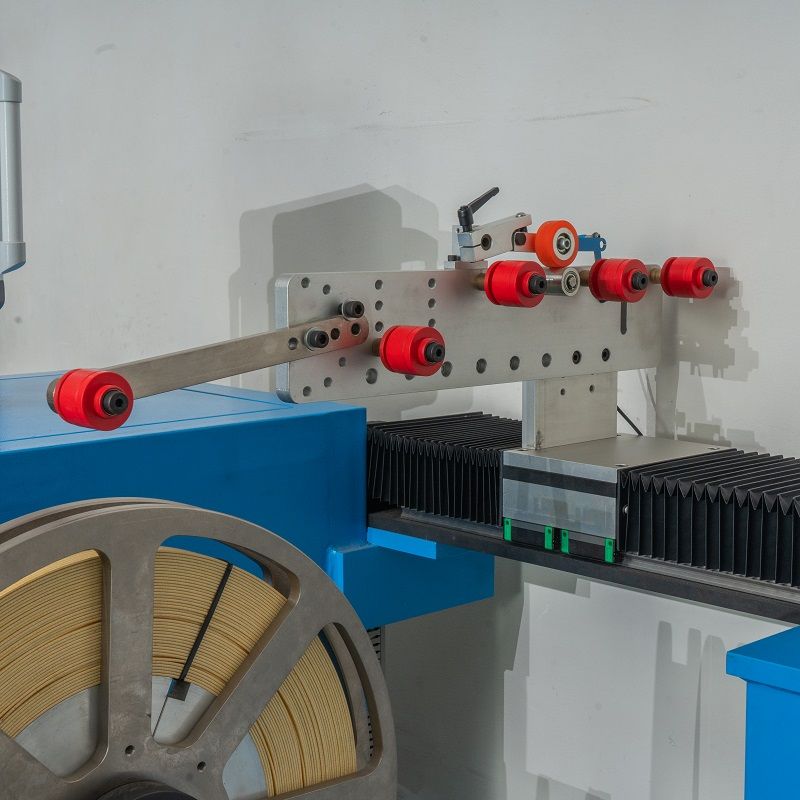

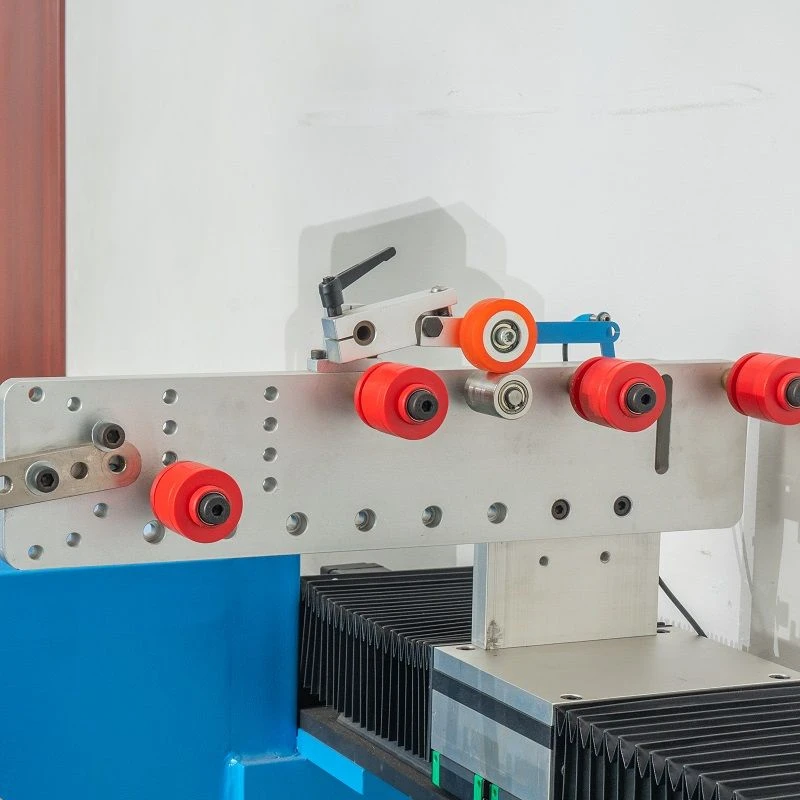

- סידור כבלים
- מערכת בקרת מתח

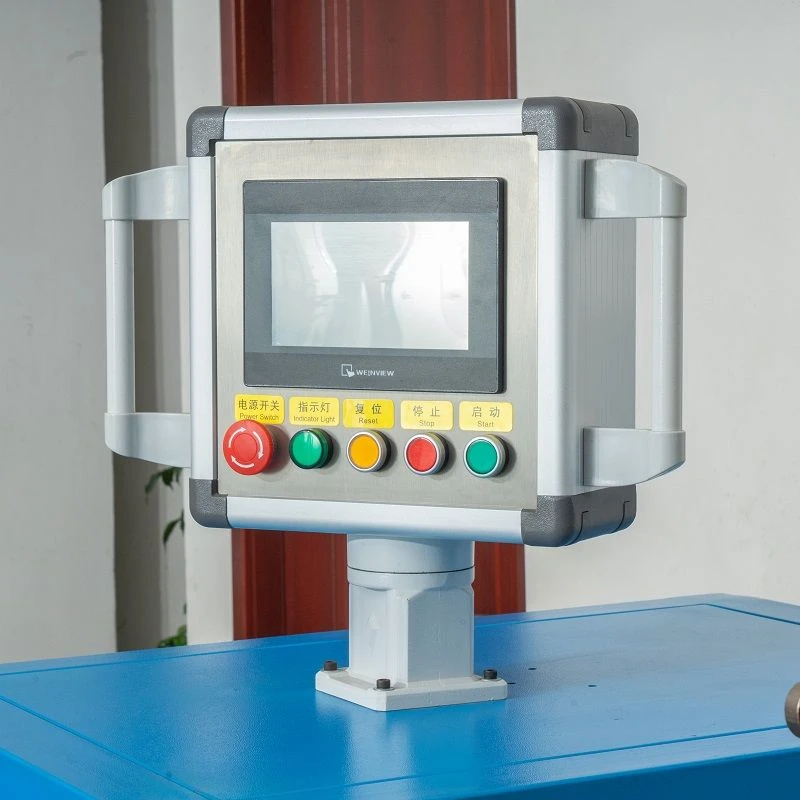

- מערכת בקרה
פרטי המוצר
תכונות
- דיוק חיווט גבוה:
זה יכול לסדר את החוטים בצורה שווה ומסודרת על ציר המתפתל עם שגיאת גובה קטנה, שהיא חיונית עבור מוצרים מסוימים עם דרישות גבוהות לדיוק סלילה (כגון שנאים דיוק, מנועים וכו').
- יעילות סלילה גבוהה:
פעולה אוטומטית מפחיתה את זמן החיווט הידני, משפרת מאוד את מהירות הסלילה, יכולה לעבוד ברציפות לאורך זמן ומתאימה לייצור המוני.
- מגוון רחב של יישומים:
על ידי התאמת פרמטרים והחלפת אביזרים מסוימים, ניתן להשתמש בו לליפוף מוצרים מסוגים שונים, מפרטים של קוטרי חוטים וצורות פיתול, כולל סלילים ופיתולים בצורות שונות.
-איכות יציבה:
בשל השליטה המדויקת של סידור החוטים ותהליך הליפוף, איכות הסלילים המפותלים היא יציבה ועקבית, מה שמפחית כשלים במוצר שנגרמו כתוצאה מבעיות איכות סלילה.
אזורי יישום
- בתעשיית ייצור המנועים, הוא משמש לליפוף סטטורים ורוטורים מנועים; בתחום ייצור השנאים, הוא משמש לליפוף שנאים אלקטרוניים קטנים וגם שנאי כוח גדולים; בנוסף, הוא נמצא בשימוש נרחב גם לליפוף סליל של רכיבים אלקטרומגנטיים כגון משרנים וכורים.
שאלות נפוצות
ש: אם יש לנו דרישות מוצר אחרות שהדף שלך לא כולל, האם תוכל לעזור לספק אותן?
ת: ניתן להתאים ציוד לפי צרכי הלקוח.
ש: איזה קוטר חוט יכול המכשיר ללפף?
ת: זה תלוי במוצר שלך. אנא השאירו את פרטי ההתקשרות שלכם ואנו נדאג לשירות הלקוחות ליצור עמכם קשר.
ש: האם ניתן להתאים את מהירות הסלילה של מכונת הסלילה?
ת: ניתן להתאים את מהירות הסלילה של מכונת הסלילה. דרך לוח הבקרה בציוד, ניתן להתאים את מהירות הפיתול המתאימה בהתאם לדרישות פיתול שונות, כגון קוטר חוט, מספר סיבובי סליל וגורמים נוספים.
ש: מה קובע את דיוק הליפוף של מכונת הליפוף?
ת: דיוק הסלילה תלוי בעיקר בדיוק המבנה המכני של הציוד. לדוגמה, הדיוק של מנגנון סידור החוטים ישפיע על ניקיון סידור החוטים. יחד עם זאת, דיוק מערכת הבקרה הוא גם קריטי. מערכות בקרה מתקדמות יכולות לשלוט במדויק על זווית הסיבוב ומהירות המנוע כדי להבטיח דיוק בפיתול.
